Поворотное устройство для направленных антенн Yaesu G-650A назначение характеристики монтаж использование приобретение как правильно подобрать поворотку ротатор антенны

Антенные поворотные устройства YAESU обеспечивают угол поворота 450 градусов, автоматический плавный старт и остановку. Аналоговый пульт управления с подсветкой оснащен круглым указателем положения антенны с подвижной шкалой азимутов для калибровки после установки антенны и имеет светодиодный индикатор "перехлеста" кабеля.

Поворотное устройство для направленных антенн производства Yaesu G-650A назначение характеристики монтаж использование приобретение

Поворотное устройство для направленных антенн производства Yaesu G-650A. Напряжение питания 220В AC (на мотор - 24 В DC), диаметр мачты 32-63 мм, время поворота 51 с (из расчета на 360°), угол поворота 450°, вес мотора 3,5 кг, контроллера - 2,71 кг. Рабочий диапазон температур - от 0° до +40° С для пульта управления, от -20° до +40°С для мотора.

Характеристики

Крутящий момент: 600 kgf/cm2
Тормозящий момент: 50000 kgf/cm2
Максимальная вертикальная нагрузка (постоянная нагрузка): 100 кг или менее
Максимальная вертикальная нагрузка (мгновенная нагрузка): 300 кг
Внешний диаметр мачты: от Ø32 до Ø63 мм (в центре от Ø48 до Ø52)
Диапазон поворота: 450 °
Время поворота на 360 ° (без нагрузки): 63 сек. (при 50 Гц) или 51 сек. (при 60 Гц)
Тип торможения: механические и электрические стопоры
Площадь ветровой нагрузки (шест): 0,5 m² х 0,5 м
Площадь ветровой нагрузки (башня): 2 m²
K-коэффициент: 180 или меньше
Максимальная длительность непрерывной работы: 3 минуты
Диапазон рабочих температур: от 0 ° C до +40 ° C (контроллер), от -20 ° C до +40 ° C (поворотный механизм)
Размеры и вес поворотного механизма: Ø 186 х 263 мм, прибл. 3,5 кг
Размеры и вес контроллера: 190 (Ш) х 125 (В) х 150 (Г) мм, прибл. 2,7 кг
Напряжение питания: 117 / 220 В переменного тока, 50-60 Гц
Источник питания, потребление тока: 0,5 A (117 В переменного тока), 0,25 А (220 В переменного тока)

Распайка кабеля управления для поворотного устройства G-650C

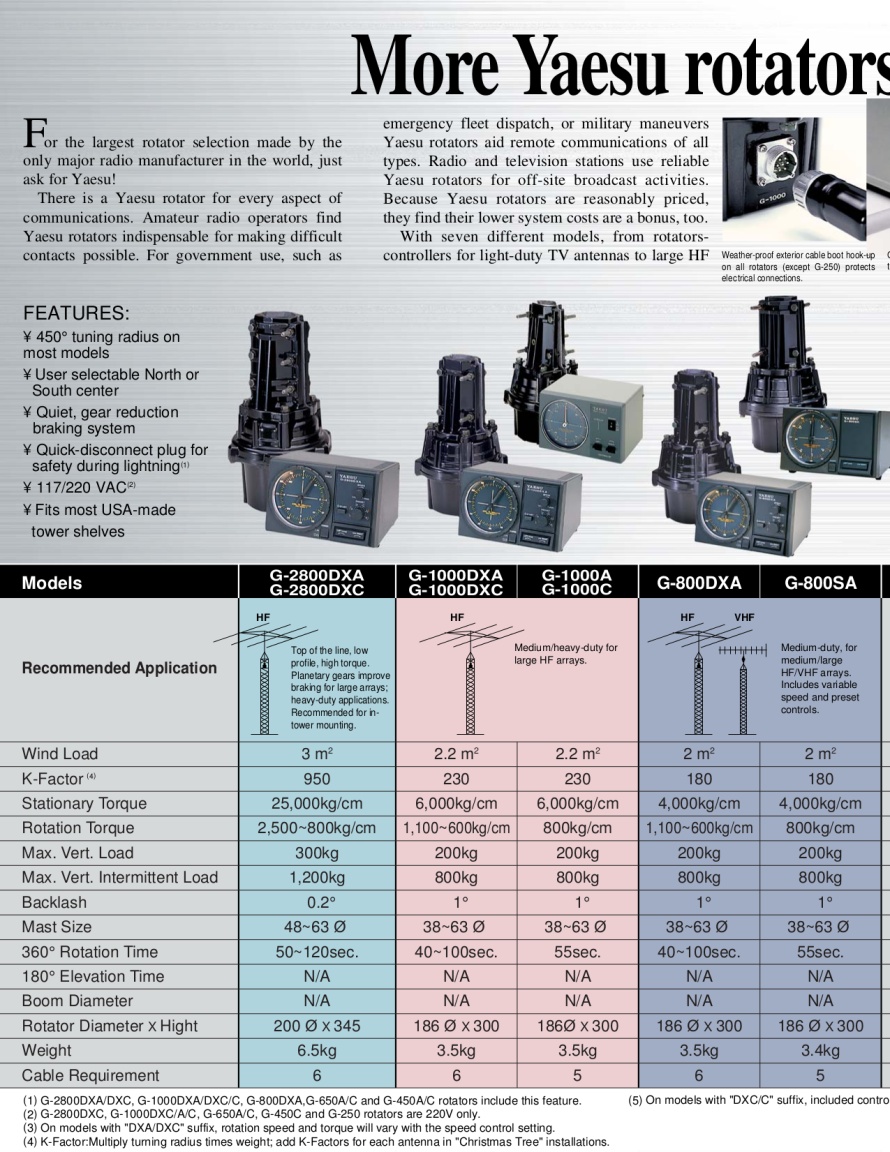

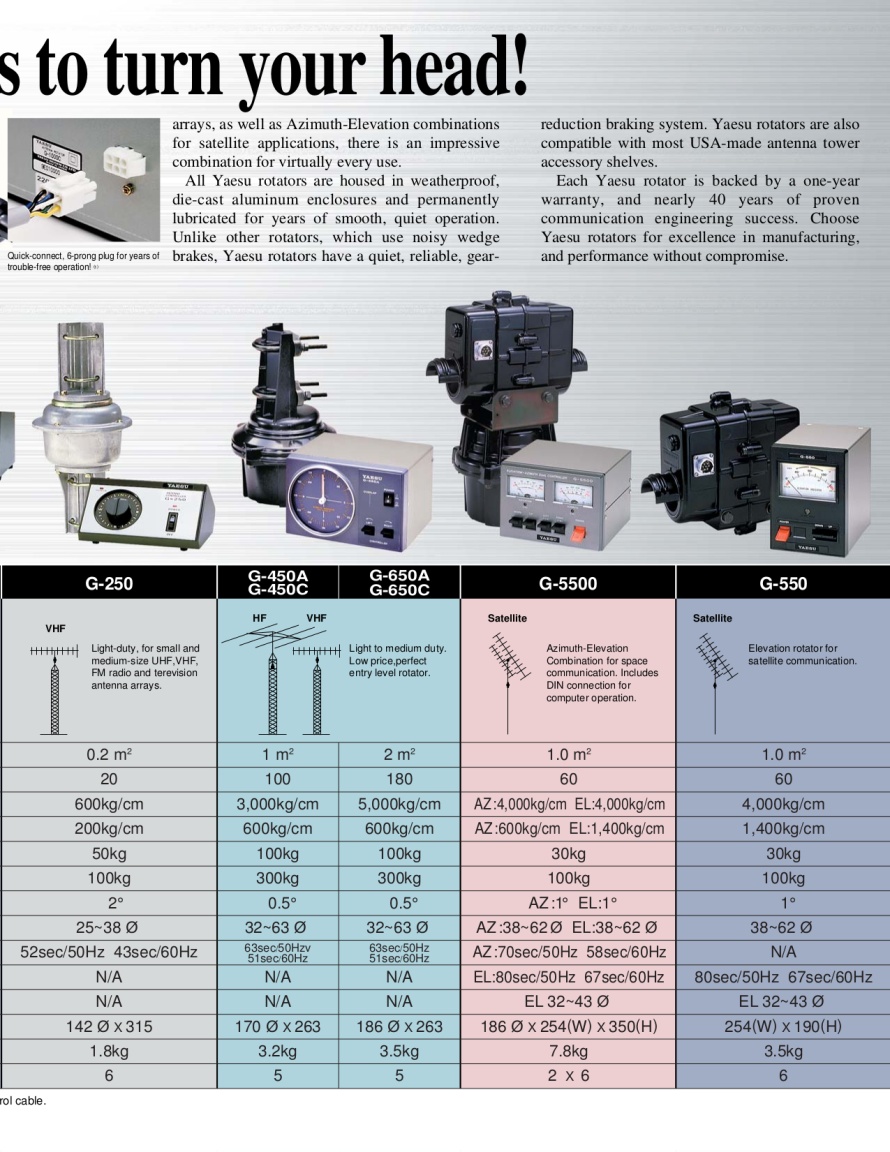

Поворотные устройства YAESU
Антенное поворотное устройство G-450AАнтенное поворотное устройство G-800SAДвухкоординатное антенное поворотное устройство G-5500
Антенные поворотные устройства YAESU обеспечивают угол поворота 450 градусов, автоматический плавный старт и остановку. Аналоговый пульт управления с подсветкой оснащен круглым указателем положения антенны с подвижной шкалой азимутов для калибровки после установки антенны и имеет светодиодный индикатор "перехлеста" кабеля.

С помощью USB-интерфейса Rotor Card теперь есть возможность управлять с компьютера поворотными устройствами Yaesu из десятков программ аппаратных журналов и контест логгеров.
ПараметрG-450AG-800SAG-800DXAG-1000AG-1000DXAG-2800DXAG-5500*2G-550*3
Тормозящий
момент, кг*м
30404060602504040
Вращающий
момент, кг*м
686-1186-118-256/1414
Вертикальная
нагрузка, кг
10020020020020030010080
Площадь
ветровой
нагрузки, м2
1222,22,2311
K-Factor, кг*м1001801802302309508080
Диаметр
мачты, мм
32-63,538-63,538-63,538-63,538-63,548-63,538-63,542
Время
поворота, с
635540-1005540-10050-1208060
Вес (мотор), кг3,03,53,53,63,64,937,53,6
Напряжение
питания, В
117/220117/220117/220117/220117/220117/220117/220117/220
Кабель,
кол-во
проводов
545456126
Цена, руб.*131900-39000-4500075000--
*1 - Второй указана цена при покупке поворотного устройства с оборудованием R-QUAD (антенны, мачты, коммутаторы, фильтры и пр.). Комплект разъемов входит в состав всех поворотных устройств.
- При покупке поворотного устройства со встроенным компьютерным USB-интерфейсом Rotor Card цена увеличивается на 4500 р.


*2- Данное поворотное устройство позволяет вращать антенны как в горизонтальной так и в вертикальной плоскости. Оно может быть использовано при работе через спутники и ЕМЕ. Пульт дистанционного управления имеет двойную индикацию.

*3- Данное поворотное устройство позволяет вращать антенны в вертикальной плоскости. Оно может быть использовано при работе через спутники и ЕМЕ. Пульт дистанционного управления имеет индикацию угла места в пределах 180 градусов.

В комплект всех поворотных устройств входит пульт управления, поворотное устройство и два разъема для кабеля управления.

Чтобы правильно подобрать поворотное устройство для своей антенны или антенну под уже имеющееся поворотное устройство, ознакомьтесь с описанием параметра - K-Factor.

Кабели управления для поворотных устройств Вы можете найти в разделе "Кабельная продукция".

Для установки поворотного устройства на трубчатую мачту Вам может понадобиться устройство RM-50.
Rotor CardUSB интерфейс Rotor Cardпредназначен для компьютерного управления поворотными устройствами Yaesu:

модель RC1-450 - для поворотных устройств G-450A,
модель RC2-800 - для G-800SA, G-1000A,
модель RC3-DXA - для G-800DXA, G-1000DXA, G-2800DXA,
модель RC4-5500 - для G-5500 (двухкоординатное).
Интерфейс Rotor Card принимает команды вращения от любого компьютера, имеющего USB порт, делая Ваше поворотное устройство совместимым с любыми популярными программами, таким как логгеры и контест-программы, которые имеют поддержку протокола Yaesu GS-232.

Плата интерфейса встраивается внутрь пульта управления поворотного устройства. В комплект Rotor Card, помимо самой платы, входит необходимый крепеж, разъемы, кабель USB и программное обеспечение с драйверами и программой для калибровки и управления поворотным устройством. Вы можете приобрести Rotor Card как в составе поворотного устройства (в этом случае плата будет инсталлирована внутрь пульта управления поворотного устройства и откалибрована), так и отдельно для самостоятельной установки в уже имеющееся у Вас поворотное устройство по подробной инструкции.
Цена 4500 руб.
Основание-амортизатор RM-5000Основание-амортизатор RM-5000 - мощное демпфирующее устройство для средних и тяжелых антенн. Подходит под любые типы поворотных устройств Yaesu, Alfa-Spid, Радант. Специально разработано для бережной эксплуатации поворотных устройств в тяжелых условиях. Устройство подходит для монтажа на плоской площадке внутри секционированных мачт и устраняет последствия возможной несоосности (до 2 градусов) установки поворотного устройства и радиального подшипника. Основным демпфирующим элементом являются 4 втулки-амортизатора из полиуретана, который обладает повышенной износостойкостью и эластичностью в широком диапазоне температур (-50…+60 градусов Цельсия). Даже, если понадобится со временем заменить демпфирующие втулки, то они меняются без разборки всей антенной конструкции!
Цена 4900 руб.
Основание-амортизатор RM-5000
Основание-амортизатор RM-2800Основание-амортизатор RM-2800 предназначено для уменьшения нагрузок на поворотное устройство при сильных порывах ветра, а также пуске и торможении. Рекомендовано для легких и средних антенн. Устройство подходит для монтажа на плоской площадке внутри секционированных мачт и устраняет последствия возможной несоосности (до 2 градусов) установки поворотного устройства и радиального подшипника. RM-2800 может быть использовано со всеми моделями поворотных устройств Yaesu от G-450A до G-2800DXA. Основание-амортизатор выполняет свои функции в диапазоне температур от -60 до +80 градусов Цельсия.
Цена 3500 руб.
cable 25M-WPКабель 20M-WP - универсальный гибкий кабель 6 жил длиной 20 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 7 мм. Цена 4200 руб.
Кабель 25M-WP - универсальный гибкий кабель 6 жил длиной 25 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 7 мм. Цена 4400 руб.
Кабель 30M-WP - универсальный гибкий кабель 6 жил длиной 30 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 7 мм. Цена 4800 руб.
Кабель 35M-WP - универсальный гибкий кабель 6 жил длиной 35 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 8 мм. Цена 5800 руб.
Кабель 40M-WP - универсальный гибкий кабель 6 жил длиной 40 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 8 мм. Цена 6300 руб.
Кабель 50M-WP - универсальный гибкий кабель 6 жил длиной 50 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 8 мм. Цена 7000 руб.
Кабель 60M-WP - универсальный гибкий кабель 6 жил длиной 60 м с разъемами для управления всеми типами поворотных устройств Yaesu. Внешний диаметр 8 мм. Цена 7600 руб.
Опорно-радиальный подшипник GS-050Опорно-радиальный подшипник GS-050 предназначен для снижения нагрузки на поворотное устройство при установке последнего внутри секционированной мачты или на устройстве RM-50M. Регулируемый внутренний диаметр от 32 до 50 мм.
Цена 3290 руб.
Опорно-радиальный подшипник GS-065Опорно-радиальный подшипник GS-065 предназначен для снижения нагрузки на поворотное устройство при установке последнего внутри секционированной мачты. Регулируемый внутренний диаметр от 38 до 65 мм.
Цена 5590 руб.
Мачтовое крепление GC-038Мачтовое крепление GC-038 предназначено для монтажа поворотных устройств G-450A, G-800SA, G-800DXA и G-1000DXA на трубчатой мачте без дополнительных приспособлений. Уменьшает допустимую площадь ветровой нагрузки на 50 процентов. Идеально подходит для использования с повороными устройствами G-450A, G-800SA при вращении легких антенн серии "Робинзон".
Цена 2550 руб.
Разъемы для поворотных устройствКомплект разъемов для поворотных устройств Yaesu. Состоит из двух разъемов. Несмотря на то, что в комплекте с поворотным устройством мы поставляем разъемы, нередки случаи, когда нужен дополнительный комплект для распайки нового кабеля управления.
Цена 2300 руб.
Разъемы для поворотных устройствРазъем для пульта управления поворотных устройств Yaesu. Состоит из пластикового корпуса и шести контактов.
Цена 100 руб.


При использовании опоры на крыше и длинной мачты, настоятельно рекомендуется установить втулку для крепления ветровых растяжек. Втулки Yaesu GS-050 и GS-065 имеют проушины для закрепления ветровых растяжек. При закреплении растяжек может случиться, что осевые линии втулки для крепления растяжек и поворотного устройства не совпадают, проверьте крепление опоры и растяжек и убедитесь, что мачта стоит прямо.

Важно! Установка поворотной антенны на опорную систему является потенциально опасной задачей, несущей угрозу для жизни, если не предприняты надлежащие меры безопасности.

Опора антенны ни в коем случае не должна устанавливаться в местах, где она может упасть на линию электропередач в случае разрушения конструкции под воздействием штормового ветра или землетрясения.

В случае близкого или прямого попадания молнии в поворотное устройство, по управляющему кабелю в помещение может пройти смертельно опасное напряжение. Компания Yaesu настоятельно рекомендует произвести установку грозовых разрядников подходящего типа на всех управляющих и коаксиальных кабелях антенной конструкции. За более подробной информацией по имеющимся устройствам молниезащиты обращайтесь к вашему продавцу.

Если в вашем районе ожидается гроза, немедленно отключите управляющий кабель от гнезда в задней части блока устройства управления, а также отключите устройство от сети переменного тока. Также отсоедините коаксиальные кабели от антенн. Проделывайте это только в случае, если гроза еще не началась, иначе вы можете мгновенно погибнуть, если молния ударит в конструкцию, в то время как кабель у вас в руках.


Компания Yaesu настоятельно рекомендует произвести установку грозовых разрядников подходящего типа на всех управляющих и коаксиальных кабелях антенной конструкции.
